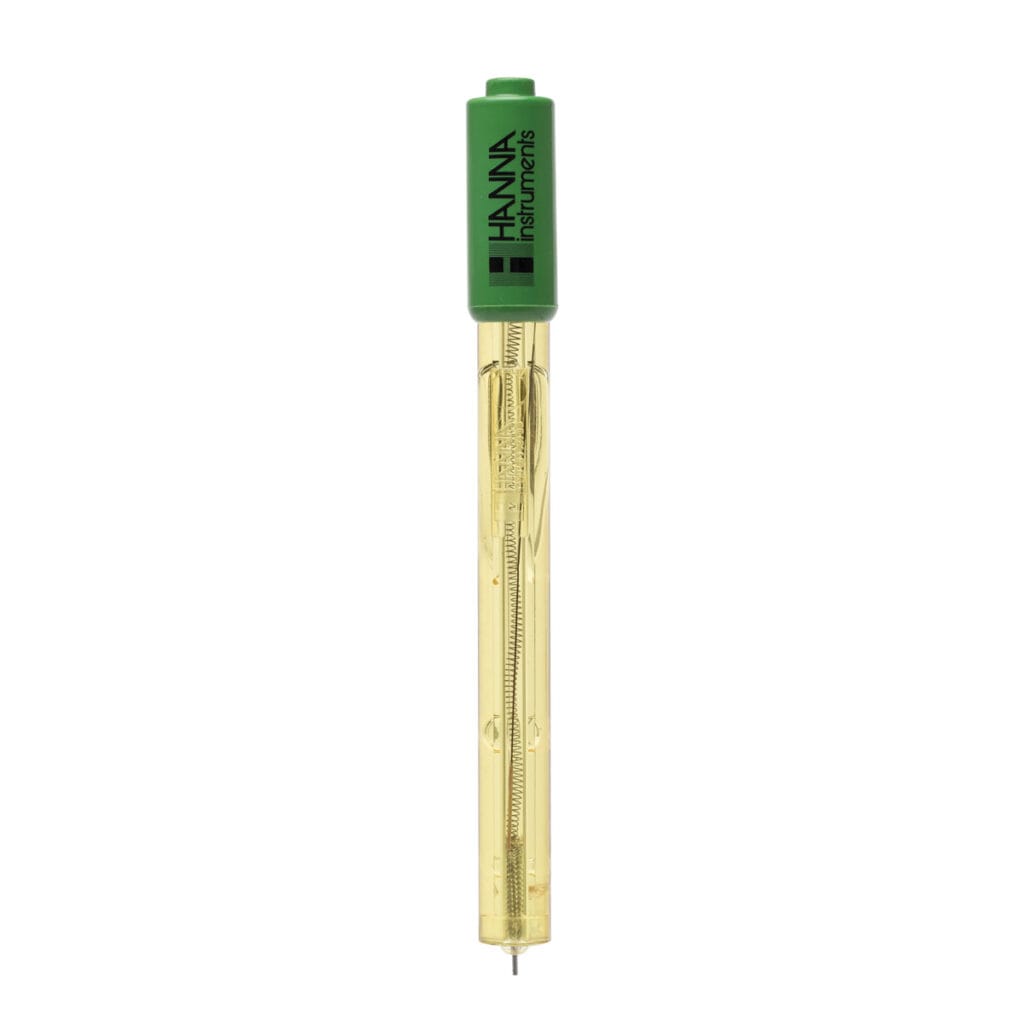

Elettrodo ORP con corpo in plastica PEI, riempimento in gel e connettore BNC - HI3230B

Hanna Instruments offre un'ampia varietà di elettrodi progettati per diverse applicazioni. Il tipo di vetro e la forma della punta, il materiale del corpo, il tipo di riferimento e la soluzione elettrolitica utilizzata sono solo alcuni degli elementi da prendere in considerazione per la scelta dell'elettrodo più adatto all'applicazione. HI3230B è dotato di pin in platino, corpo in PEI, setto poroso ceramico singolo ed elettrolita in gel.

Sensore con pin in platino

Il sensore ORP di HI3230B è in platino. Un sensore ORP deve essere chimicamente inerte; non può essere ossidato o ridotto. Inoltre deve avere una superficie con caratteristiche specifiche per promuovere il rapido scambio di elettroni, una proprietà nota come densità di corrente di scambio elevata. Due mettalli nobili hanno dimostrato di funzionare bene per questo scopo: platino puro e oro puro sono entrambi utilizzati nella costruzione di sensori ORP. Il sensore in platino è spesso preferito perchè è meccanicamente più semplice e più sicuro da produrre. Il platino può essere saldato al vetro ed ha un coefficiente termico simile.

Corpo in plastica PEI

Il corpo dell'elettrodo HI3230B è in polieterimide (PEI). Il corpo in PEI è adatto per un'ampia varietà di applicazioni ed è ottimo per misurazioni sul campo. La protezione intorno alla punta sferica in vetro minimizza i danni dovuti ad urti o cadute accidentali dell'elettrodo. La plastica PEI è un tipo di materiale di qualità e resistente a molte sostanze chimiche aggressive.

Setto poroso ceramico singolo

Il setto poroso, noto anche come ponte salino, è un componente indispensabile del circuito elettrico. Per ottenere una misura costante, il movimento degli ioni deve fluire attraverso il setto poroso ceramico. La ceramica è un materiale poroso che può essere facilmente fuso con il corpo in vetro ed ha un coefficiente di espansione simile. Il setto ceramico singolo ha una portata di 15-20 μl/h. Sono disponibili altri tipi di giunzione con portate più elevate e realizzate con materiali diversi.

Connettore BNC

The HI3230B è dotato di connettore BNC. Questo tipo di connettore è universale in quanto è compatibile con qualsiasi strumento con ingresso BNC per la sonda. Altri tipi di connettore sono: DIN, a vite, Tipo T e mini-jack da 3.5 mm. Questi in genere sono utilizzati per un tipo particolare di strumento e non sono intercambiabili.
