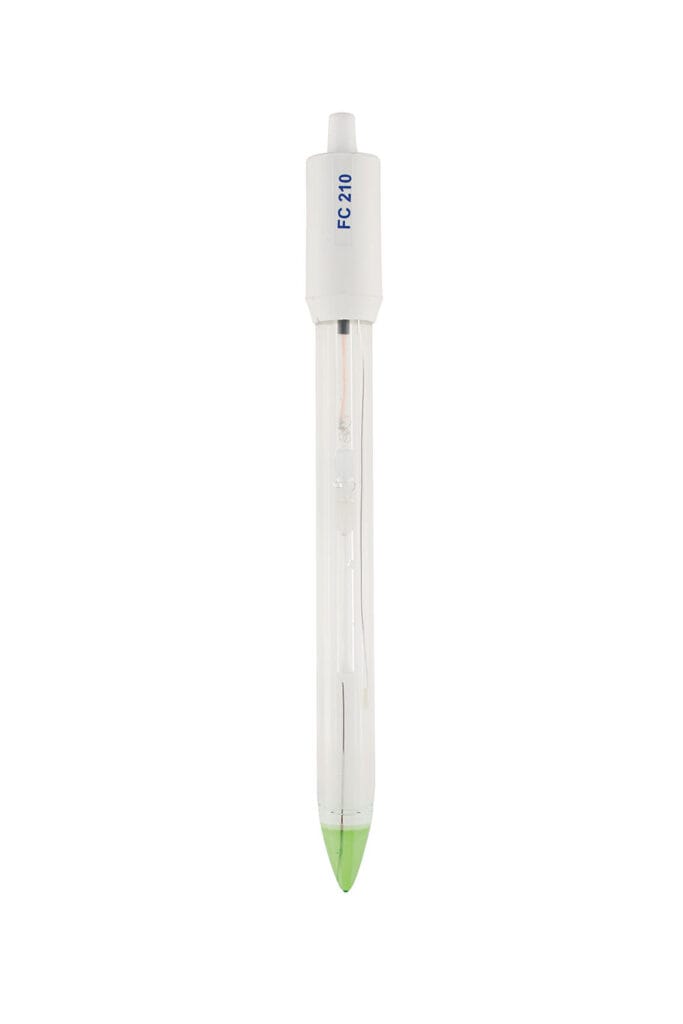

Elettrodo pH per yogurt e prodotti caseari con connettore BNC - FC210B

Hanna Instruments offre un'ampia varietà di elettrodi pH progettati per diverse applicazioni. Il tipo di vetro e la forma della punta, il materiale del corpo, il tipo di riferimento e la soluzione elettrolitica utilizzata sono solo alcuni degli elementi da prendere in considerazione per la scelta dell'elettrodo più adatto all'applicazione.

FC210B è dotato di punta conica in vetro per basse temperature (LT), corpo in vetro e giunzione aperta con elettrolita in viscolene.

Formulazione del vetro per basse temperature

Il vetro per basse temperature ha una resistenza di circa 50 megaohms, inferiore rispetto a quella del vetro per uso generale pari a circa 100 megahoms. Questo è utile poichè molti prodotti alimentari sono conservati a basse temperature. Poichè la temperatura del vetro diminuisce nel campione, la resistenza del vetro LT è maggiore rispetto a quella del vetro GP a temperatura ambiente. Se si utilizza il vetro GP, la resistenza aumenta al di sopra del valore ottimale determinando una maggiore impedenza e influenzando quindi la misura. FC210B è adatto per l'analisi di campioni a temperature comprese tra 0 e 50^°C.

Punta conica in vetro

La punta conica consente la penetrazione in campioni solidi, semisolidi ed emulsioni per la misurazione diretta di pH in prodotti alimentari, inclusi carne, formaggio, yogurt e latte.

Corpo in vetro

Il corpo in vetro è ideale per l'utilizzo in laboratorio. Il vetro è resistente a molte sostanze chimiche aggressive ed è facile da pulire. Inoltre il corpo in vetro consente un rapido trasferimento di calore all'elettrolita di riferimento interno. Il valore mV generato dalla cella di riferimento dipende dalla temperatura, più rapidamente l'elettrodo raggiunge l'equilibrio, più stabile sarà il potenziale di riferimento.

Giunzione di riferimento aperta

Solidi sospesi e proteine potrebbe intasare una giunzione convenzionale. Questa occlusione ostacola il circuito di misura tra l'elettrodo e il riferimento interno causando tempi di risposta più lenti, misure errate e la frequente sostituzione dell'elettrodo. La giunzione aperta è caratterizzata da una matrice solida in viscolene che consente il contatto diretto tra il campione e il riferimento interno Ag/AgCl. L'interfaccia diretta non solo previene che l'argento entri nel campione, ma anche la formazione di eventuali occlusioni e di conseguenza determina risposte veloci e misure stabili.

Connettore BNC

FC210B è dotato di connettore BNC. Questo tipo di connettore è universale in quanto è compatibile con qualsiasi pHmetro con ingresso BNC per la sonda. Altri tipi di connettore sono: DIN, a vite, Tipo T e mini-jack da 3.5 mm. Questi in genere sono utilizzati per un tipo particolare di strumento e non sono intercambiabili.

Confronto tra elettrodi pH a giunzione singola e a giunzione doppia

Gli elettrodi convenzionali normalmente hanno una giunzione singola. Come si può vedere nella figura sopra, questi elettrodi hanno un'unica giunzione tra il filamento di riferimento interno e la soluzione esterna. In condizioni avverse, come pressione alta, temperatura elevata, soluzioni molto acide o alcaline, il flusso della soluzione elettrolitica attraverso la giunzione è spesso invertito, determinando l'ingresso della soluzione campione nella cella di riferimento. Se questo non viene controllato, l'elettrodo di riferimento si può contaminare causando misure errate. Un altro problema con gli elettrodi a giunzione singola è l'intasamento della giunzione dovuto alla precipitazione di AgCl.Si possono formare facilmente precipitati di argento in campioni che contengono soluzione tampone Tris o metalli pesanti. Quando la soluzione elettrolitica entra in contatto con il campione, un po' di AgCl precipiterà nella parte esterna della giunzione, determinando letture errate da parte del sensore.

Nel sistema Hanna a doppia giunzione soltanto una delle due giunzioni è a contatto con il campione, come mostrato nella figura. Dato che il sistema dell'elettrodo di riferimento è separato fisicamente dall'area elettrolitica intermedia, la contaminazione dell'elettrodo è minimizzata. Inoltre la probabilità di intasamento con un elettrodo a doppia giunzione è ridotta perchè la soluzione elettrolitica di riempimento presente nella cella di riferimento esterna è priva di argento, pertanto non si formano precipitati che possono ostruire la giunzione.
