Controller da processo universale a due canali - HI520

1.135,001.360,00 + IVA

Guadagna fino a: 1.360 punti.
Richiedi informazioni
HI520 rappresenta una soluzione avanzata per il monitoraggio e il controllo di processo industriale, commerciale e municipale. Questo dispositivo può essere configurato in base alle specifiche applicazioni e si integra perfettamente con i sensori per la misurazione di pH, ORP, Conducibilità e Ossigeno Disciolto.
  • Involucro con classificazione IP65
  • Indicatori di stato LED multicolore
  • Allarmi alti e bassi configurabili

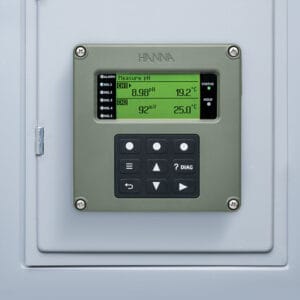

  • Kit di montaggio universale disponibili per parete, tubo, pannello (tutti i kit di montaggio devono essere ordinati separatamente)

QUESTO PRODOTTO È INDICATO PER: Acque ambientali Acque potabili Acque Acque reflue
Tempi di spedizione
Garanzia diretta dal produttore
Assistenza clienti sempre a disposizione
Maggiori informazioni
Specifiche tecniche
Recensioni
Downloads
Info Ordine

Caratteristiche

HI520 rappresenta una soluzione avanzata per il monitoraggio e il controllo di processo industriale, commerciale e municipale. Questo dispositivo può essere configurato in base alle specifiche applicazioni e si integra perfettamente con i sensori per la misurazione di pH, ORP, Conducibilità e Ossigeno Disciolto. HI520 è dotato di due canali indipendenti. Questo versatile controller è progettato con opzioni di montaggio a parete, su tubo o su pannello, e vanta di un ampio display LCD retroilluminato. Inoltre, il modello HI520 permette la visualizzazione simultanea di entrambi i canali. La  struttura resistente, con classificazione IP65, insieme alla tastiera in gomma vulcanizzata, lo rende ideali anche per ambienti difficili. Il controller supporta un funzionamento plug-and-play grazie agli ingressi per sonde digitali, che rilevano automaticamente le sonde compatibili e aggiornano il controller con i parametri misurati. In particolare, il modello HI520 è dotato di un sistema di controllo flessibile che consente agli utenti di operare il controllo dei canali in modo indipendente o di configurare l’attivazione sequenziale in base ai set point dell’altro canale (1, 2 o entrambi). Inoltre, il modello HI520 gestisce anche un canale logico con funzioni matematiche integrate, utile per il monitoraggio dei livelli dei parametri tra due ingressi identici. L’interfaccia utente intuitiva consente di impostare il controllo, attivare i relè, monitorare gli allarmi (compreso lo stato di blocco) e accedere a funzioni di aiuto e diagnostica. I LED blu sul pannello frontale indicano l’attivazione dei relè, mentre i LED multicolori segnalano stati come “Allarme” e/o “Attesa”. La configurazione dei parametri di controllo può essere eseguita localmente o a distanza tramite il protocollo Modbus e un server Modbus compatibile. In sintesi, il controller HI520 rappresenta una soluzione avanzata e versatile per il controllo dei processi, offrendo funzionalità di alta precisione e facilità d’utilizzo. Modalità di controllo La modalità di controllo può essere configurata come On/Off, Proporzionale o PID. La modalità può essere impostata come alta o bassa. La modalità di controllo alta serve quando il valore di processo è troppo alto e deve essere diminuito. La modalità di controllo bassa serve quando il valore di processo è troppo basso e deve essere aumentato. Per il controllo On/Off, la banda di isteresi è regolabile, mentre nelle modalità Proporzionale e PID è possibile impostare la deviazione, il periodo di controllo e altri parametri di taratura per ottimizzare il controllo attorno a un punto di set. Nel caso di HI520, ciascun canale può eseguire il controllo in modo indipendente o sequenziale.   Funzione di blocco Durante la calibrazione, la pulizia e la configurazione, il controller passa automaticamente in modalità di Blocco. Durante la modalità di Blocco, tutti i circuiti vengono disattivati. Le uscite analogiche possono essere configurate per assumere un valore fisso o rimanere all’ultimo valore. La funzione di Blocco può anche essere attivata manualmente, utilizzando un ingresso digitale esterno o entrando in modalità Manuale. Questo è utile per disattivare il controller durante la manutenzione.   Sistema di allarme configurabile Il sistema di allarme è configurabile per i parametri misurati. L’allarme può anche essere attivato da una procedura automatica o a seguito di funzionamento anomalo. Ad esempio, se un relè di dosaggio rimane chiuso per un periodo eccessivo o se la temperatura supera un limite superiore durante una reazione di neutralizzazione esotermica. Un LED rosso lampeggiante segnala uno stato di allarme. Tutti i relè configurati per il controllo vengono disattivati fino a quando lo stato di allarme non viene risolto. Sull’HI520, utilizzare la configurazione del canale per impostare e attivare un allarme. Ciclo di auto-pulizia Le applicazioni difficili spesso richiedono una manutenzione quasi continua della sonda. I processi con elevate concentrazioni di solidi sospesi, grassi, oli, pigmenti e microorganismi possono ricoprire il vetro sensore del pH, i sensori ORP e il giunto di riferimento. La funzione di pulizia consente la programmazione di uno o più cicli di lavaggio e utilizza i relè per attivare valvole, pompe o aria compressa in base al tipo di lavaggio necessario per mantenere le sonde per risultati affidabili. Relè Fino a 5 relè elettromeccanici di controllo e 1 relè di allarme Uscite Analogiche Fino a 4 uscite analogiche e 5 relè utilizzati per il controllo e per inviare un segnale a data logger, PLC, SCADA e altri sistemi di monitoraggio remoto Comunicazione digitale Uscita Digitale RS485 per la connettività con PC e altri dispositivi Ingressi digitali Due ingressi digitali per attivare una squenza automatica di azioni, un ciclo di pulizia o attivare la funzione di blocco Registrazione automatica dei dati HI520 registra automaticamente le informazioni di controllo del processo in un registro dati e vari allarmi ed errori in un registro eventi
  • I dati registrati possono essere recuperati e gli eventi visualizzati sullo schermo, nel menu di richiamo del registro (Log Recall)
  • Il registro dati memorizza fino a 8600 record per lotto, il numero massimo di lotti è 100
  • L’intervallo di registrazione può essere impostato nel menu delle Impostazioni generali
  • I dati registrati includono: variabili di misurazione e misurazioni di temperatura, ultimi dati di calibrazione, dati di configurazione, data e ora di inizio/fine, valori precedenti, informazioni sugli eventi e codice degli eventi
  • Il registro eventi può memorizzare fino a 100 record di eventi, dati correlati agli allarmi e agli errori
  • I file di registro possono essere caricati su una chiavetta USB tramite la porta USB-C
? DIAG - Tasto di Aiuto e Diagnostica Il tasto di aiuto e diagnostica (? DIAG) fornisce informazioni relative agli errori; oppure, in modalità di configurazione, informazioni sulle impostazioni.
SKU HI520
Product Name Controller da processo universale a due canali - HI520
Quote Required
Canali 2
Display LCD, 128 x 64 pixel B/W retroilluminato
Ingressi digitali 2 ingressi indipendenti, galvanicamente isolati (configurabili per le funzioni di Blocco e Pulizia)
Stato attivo 5 a 24 Vcc, attivo a livello basso o alto
Precisione Uscita Analogica ±0.2% f.s.
Comunicazione Digitale Porta seriale RS-485 per monitoraggio e controllo remoto (Modbus). Porta USB-C per recuperare i file di registro e l’aggiornamento del firmware
Relè Fino a 5 relè (configurabili in modo indipendente per variabili di processo, funzioni di Blocco e Pulizia). Uscite contatto relè elettromeccanico SPDT e SPST. 5A – 250 Vac; 5A – 30 Vcc (carico resistivo). Protetto da fusibile
Relè di Allarme per Tutti gli Allarmi di Misurazione Uscita contatto relè elettromeccanico SPDT. 5A – 250 Vac; 5A – 30 Vcc (carico resistivo). Protetto da fusibile
Registrazione Dati Registro dati, fino a 100 file, massimo 8600 record su ciascun file memorizzato. Quando viene raggiunto il limite massimo, il file più recente cancella automaticamente il più vecchio. Registro eventi, massimo 100 record. Quando viene raggiunto il limite massimo, l’ultimo record sovrascrive il più vecchio.
Alimentazione 100 – 240 Vac ±10%; 50/60 Hz; 15VA; protetto da fusibile (fusibile ritardato da 2A, 250V)
Consumo energia 15VA
Categoria di installazione II
Condizioni di utilizzo da -20 a 50 ºC ; massimo 100% RH senza condensa
Involucro* Custodia singola ½ DIN, protezione ingresso IP65
Peso Circa 1.6 kg
Dimensioni Larghezza 144.0 mm; Altezza 144.0 mm; Profondità 151.3 mm
Informazioni per l’ordine HI520-0320 controller di processo universale a doppio canale con ingressi per sonda digitale, 3 relè, 2 uscite analogiche, protocollo di comunicazione seriale RS-485 / Modbus, alimentazione 100-240 Vac fornito con cavo di alimentazione da 3 m; set di guarnizioni per passacavo; certificato di qualità dello strumento; e guida rapida al riferimento con istruzioni per il download del manuale. HI520-0540 controller di processo universale a doppio canale con ingressi per sonda digitale, 5 relè, 4 uscite analogiche, protocollo di comunicazione seriale RS-485 / Modbus, alimentazione 100-240 Vac fornito con cavo di alimentazione da 3 m; set di guarnizioni per passacavo; certificato di qualità dello strumento; e guida rapida al riferimento con istruzioni per il download del manuale.
