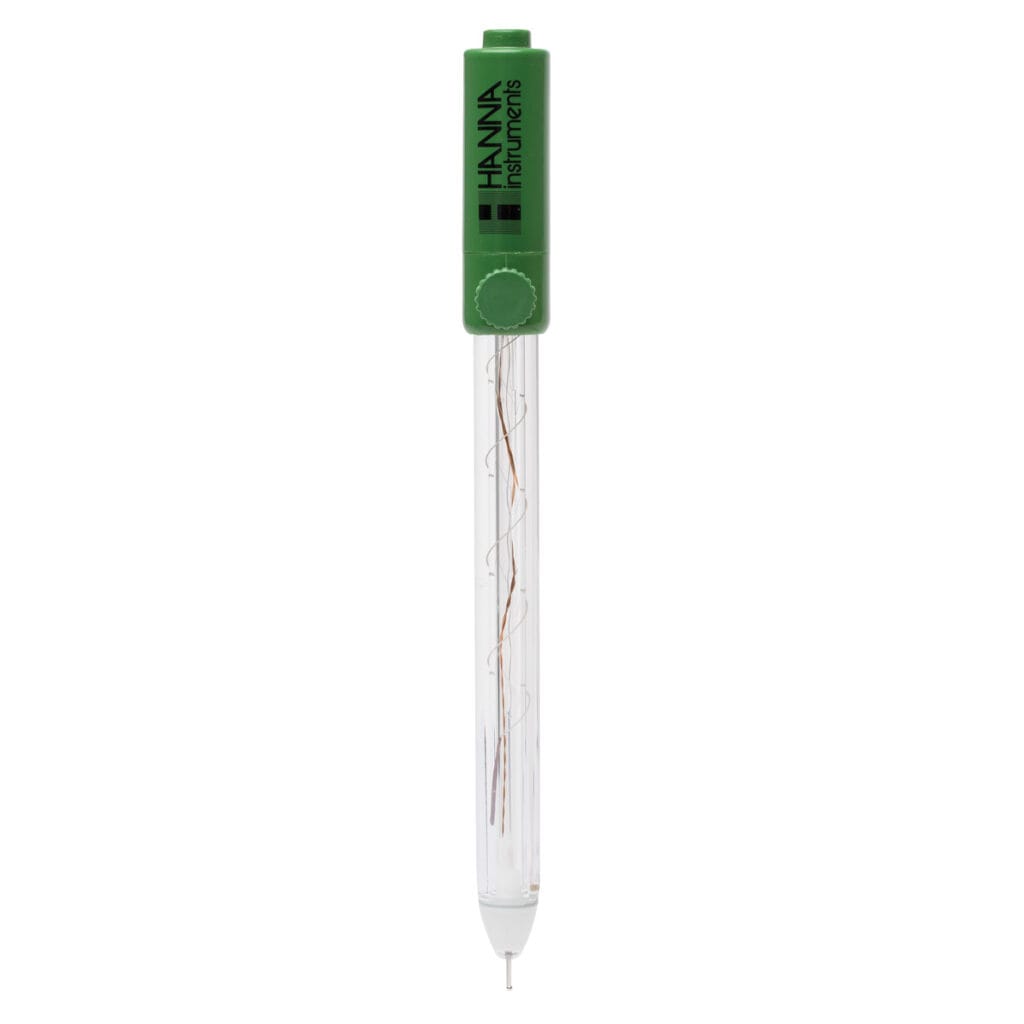

Elettrodo ORP con corpo in vetro e connettore DIN - HI3618D

Hanna Instruments offre un'ampia varietà di elettrodi progettati per diverse applicazioni. Il tipo di vetro e la forma della punta, il materiale del corpo, il tipo di riferimento e la soluzione elettrolitica utilizzata sono solo alcuni degli elementi da prendere in considerazione per la scelta dell'elettrodo più adatto all'applicazione. HI3618D è dotato di sensore con pin in platino, corpo in vetro, setto poroso ceramico singolo ed è ricaricabile con soluzione elettrolitica 3.5M KCl + AgCl.

Sensore con pin in platino

Il sensore ORP di HI3618B è in platino. Un sensore ORP deve essere chimicamente inerte; non può essere ossidato o ridotto. Inoltre deve avere una superficie con caratteristiche specifiche per promuovere il rapido scambio di elettroni, una proprietà nota come densità di corrente di scambio elevata. Due mettalli nobili hanno dimostrato di funzionare bene per questo scopo: platino puro e oro puro sono entrambi utilizzati nella costruzione di sensori ORP. Il sensore in platino è spesso preferito perchè è meccanicamente più semplice e più sicuro da produrre. Il platino può essere saldato al vetro ed ha un coefficiente termico simile.

Corpo in vetro

Il corpo in vetro è ideale per l'utilizzo in laboratorio. Il vetro è resistente a molte sostanze chimiche aggressive ed è facile da pulire. Inoltre il corpo in vetro consente un rapido trasferimento di calore all'elettrolita di riferimento interno. Il valore mV generato dalla cella di riferimento dipende dalla temperatura. Più rapidamente l'elettrodo raggiunge l'equilibrio, più stabile sarà il potenziale di riferimento.

Setto poroso ceramico singolo

Il setto poroso, noto anche come ponte salino, è un componente indispensabile del circuito elettrico. Per ottenere una misura costante, il movimento degli ioni deve fluire attraverso il setto poroso ceramico. La ceramica è un materiale poroso che può essere facilmente fuso con il corpo in vetro ed ha un coefficiente di espansione simile. Il setto ceramico singolo ha una portata di 15-20 μl/h. Sono disponibili altri tipi di giunzione con portate più elevate e realizzate con materiali diversi.

Ricaricabile

L'elettrodo HI3618D a singola giunzione è ricaricabile con soluzione elettrolitica HI7071 3.5M KCl + AgCl. Se si utilizza un elettrodo ORP ricaricabile, la vite del foro di riempimento laterale deve essere rimossa prima di effettuare la calibrazione e la misurazione. Rimuovendo la vite si crea una pressione positiva nella cella di riferimento che determina un maggiore flusso di elettrolita verso la giunzione esterna e quindi misure più rapide e stabili.

Connettore DIN

HI3618D è dotato di connettore DIN. Questo tipo di connettore può essere utilizzato con lo strumento con il quale è fornito e non è intercambiabile. Altri tipi di connettore sono: BNC, a vite, Tipo T e mini-jack da 3.5 mm. La sonda ORP HI3618D è utilizzata con lo strumento portatile HI8314.
