Hanna Instruments offre un'ampia varietร di elettrodi pH progettati per diverse applicazioni. Il tipo di vetro e la forma della punta, il materiale del corpo, il tipo di riferimento e la soluzione elettrolitica utilizzata sono solo alcuni degli elementi da prendere in considerazione per la scelta dell'elettrodo piรน adatto all'applicazione.

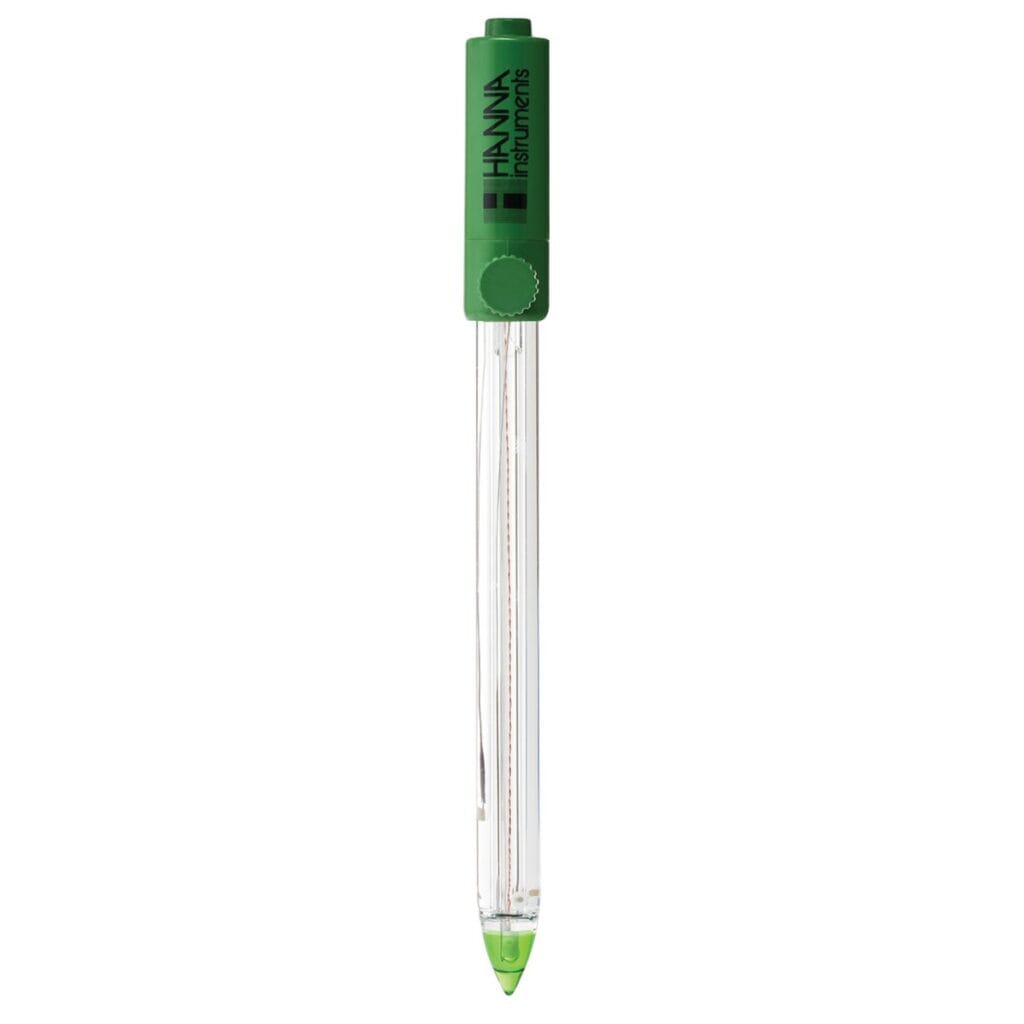

HI10533 รจ dotato di punta conica in vetro per basse temperature (LT), corpo in vetro, tre setti porosi in ceramica ed รจ ricaricabile con soluzione elettrolitica 3.5M KCl.
Formulazione del vetro per basse temperature
La misura di pH a temperature molto elevate รจ dannosa per il bulbo sensibile in vetro e causa la diminuzione della sua durata. Un elettrodo pH standard รจ realizzato con punta in vetro per uso generale (GP), che ha una resistenza di circa 100 megaohms a 25ยฐC. HI10533 invece ha una punta in vetro LT (per basse temperature) con una resistenza di circa 50 megaohms a 25ยฐC. Quando la temperatura del vetro diminuisce nel campione, la resistenza del vetro LT si avvicina a quella del vetro GP. Se si utilizza un elettrodo pH con punta in vetro GP, la resistenza aumenta al di sopra del valore ottimale, determinando una maggiore impedenza e influenzando quindi la misura. HI10533 รจ adatto per analisi di campioni a temperature comprese traย -5 e 100ยฐC.
Punta conica in vetro
La punta conica consente la penetrazione in campioni solidi, semisolidi ed emulsioni per la misurazione diretta di pH in prodotti alimentari, suolo, creme.
Corpo in vetro
Il corpo in vetro รจ ideale per l'utilizzo in laboratorio. Il vetro รจ resistente a molte sostanze chimiche aggressive ed รจ facile da pulire. Inoltre il corpo in vetro consente un rapido trasferimento di calore all'elettrolita di riferimento interno. Il valore mV generato dalla cella di riferimento dipende dalla temperatura. Piรน rapidamente l'elettrodo raggiunge l'equilibrio, piรน stabile sarร il potenziale di riferimento.
Sensore di temperatura incorporato
HI10533 รจ dotato di sensore di temperatura interno, posizionato nella punta dell'elettrodo di misura. Un sensore di temperatura fornisce una misura di temperatura molto precisa e deve essere il piรน vicino possibile all'elettrodo di misura per compensare l'effetto che la temperatura ha sul potenziale della membrana.
Tre setti porosi in ceramica
I tre setti porosi in ceramica consentono un maggiore flusso di elettrolita dalla cella di riferimento alla soluzione. Un elettrodo pH standard รจ dotato di un setto poroso singolo con una portata di 20 ยตL/h; HI10533 ha tre setti porosi in ceramica e fornisce un flusso di 40/50 ยตL/h. Questa portata determina una maggiore velocitร di risposta dell'elettrodo e una misura piรน stabile in soluzioni viscose o campioni a bassa conducibilitร .
Giunzione di riferimento doppia
In un elettrodo a doppia giunzione una cella interna circonda il filamento di riferimento Ag/AgCl. Nella soluzione elettrolitica della cella interna sono presenti ioni argento, mentre l'elettrolita esterno a questa cella รจ privo di argento. La doppia giunzione assicura che non ci sia perdita di argento nel campione in analisi. Inoltre permette di effettuare misurazioni in applicazioni in cui questi ioni sono indesiderati o in cui si potrebbero formare precipitati sulla giunzione, provocando eventuali occlusioni.
Ricaricabile
HI10533 รจ un elettrodo a doppia giunzione riempito con soluzione elettrolitica 3.5M KCl HI7082. Questa soluzione non contiene argento, che invece รจ necessario nelle soluzioni elettrolitiche degli elettrodi a giunzione singola.
Connettore Quick DIN
HI10533 รจ dotato di connettore Quick DIN che rende facile il collegamento e la rimozione della sonda. Questo tipo di connettore รจ compatibile solo con alcuni strumenti (vedi tabella specifiche tecniche).
Confronto tra elettrodi pH a giunzione singola e a giunzione doppia
Gli elettrodi convenzionali normalmente sono a giunzione singola. Come si puรฒ vedere nella figura sopra, questi elettrodi hanno un unico setto poroso tra il filamento di riferimento interno e la soluzione esterna. In condizioni avverse, come pressione alta, temperatura elevata, soluzioni molto acide o alcaline, il flusso della soluzione elettrolitica attraverso il setto poroso รจ spesso invertito, determinando l'ingresso della soluzione campione nella cella di riferimento. Se questo non viene controllato, l'elettrodo di riferimento si puรฒ contaminare causando misure errate. Un altro problema con questi elettrodi รจ l'intasamento dovuto alla precipitazione di AgCl. Si possono formare facilmente precipitati di argento in campioni che contengono soluzione tampone Tris o metalli pesanti. Quando la soluzione elettrolitica entra in contatto con il campione, un po' di AgCl precipiterร nella parte esterna della giunzione, determinando letture errate da parte del sensore.
Nel sistema Hanna a doppia giunzione soltanto uno dei due setti porosi รจ a contatto con il campione, come mostrato nella figura. Dato che il sistema dell'elettrodo di riferimento รจ separato fisicamente dall'area elettrolitica intermedia, la contaminazione dell'elettrodo รจ minimizzata. Inoltre la probabilitร di occlusione รจ ridotta perchรจ la soluzione elettrolitica di riempimento presente nella cella di riferimento esterna รจ priva di argento, pertanto non si formano precipitati che possono ostruire il setto poroso.
