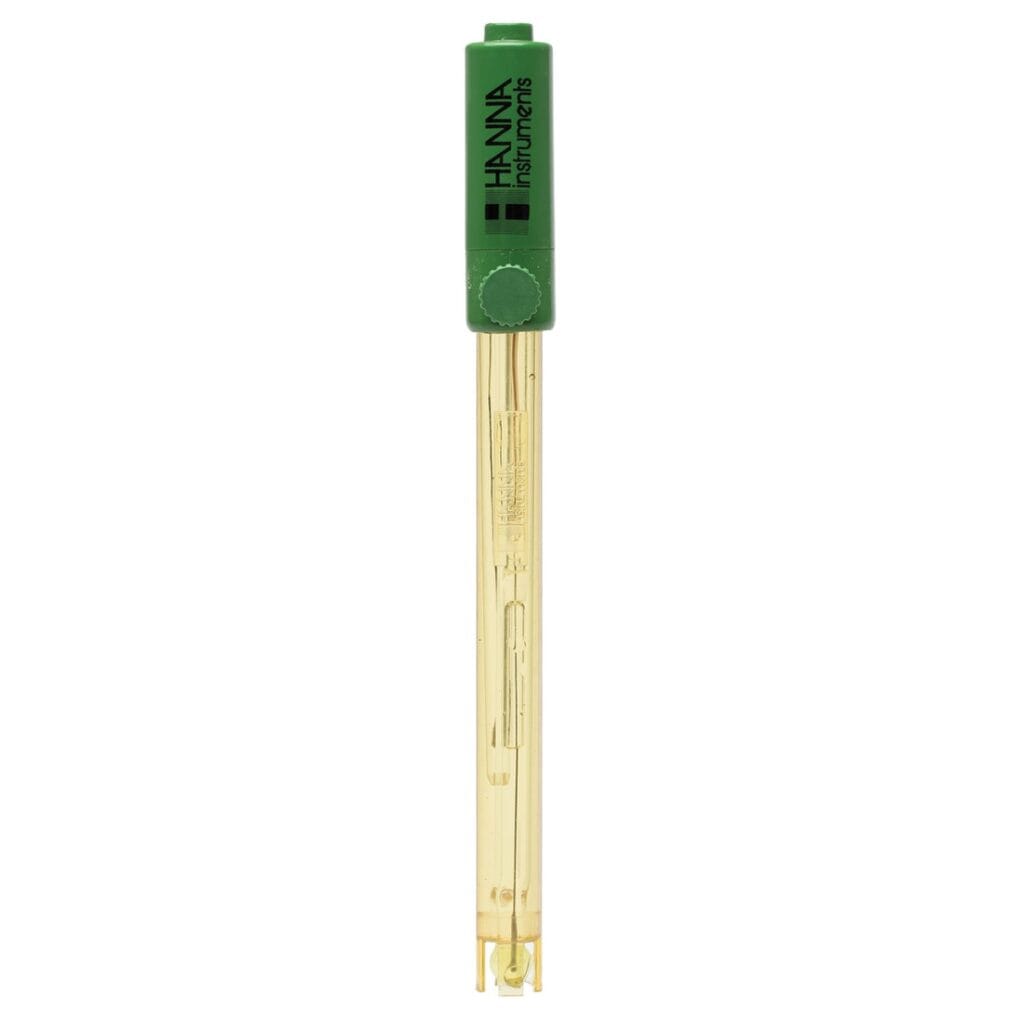

Elettrodo pH ricaricabile con corpo in plastica PEI e connettore BNC - HI1332B

Hanna Instruments offre un'ampia varietà di elettrodi pH progettati per diverse applicazioni. Il tipo di vetro e la forma della punta, il materiale del corpo, il tipo di riferimento e la soluzione elettrolitica utilizzata sono solo alcuni degli elementi da prendere in considerazione per la scelta dell'elettrodo più adatto all'applicazione.

HI1332B è dotato di punta sferica in vetro per uso generale (GP), corpo in plastica PEI (polieterimide), setto poroso ceramico singolo e doppia giunzione.

Formulazione del vetro per uso generale

La misura di pH a temperature molto elevate è dannoso per il bulbo sensibile in vetro e causa la diminuzione della sua durata. Un elettrodo pH in vetro per uso generale (GP) ha una resistenza di 100 megaohms a 25°C, mentre la resistenza del vetro per basse temperature (LT) è di circa 50 megaohms a 25°C.  Quando la temperatura del vetro diminuisce nel campione, la resistenza del vetro LT si avvicina a quella del vetro GP. Se si utilizza vetro GP, la resistenza aumenta al di sopra del valore ottimale, determinando una maggiore impedenza e influenzando quindi la misura. HI1332B è adatto per l'analisi di campioni a temperature comprese tra 0 e 70^°C.

Punta sferica

La punta sferica è adatta per usi generali. Sono disponibili anche altre tipologie come ad esempio punta conica per la penetrazione e punta piatta per le superfici.

Corpo in PEI

Il corpo dell'elettrodo HI1332B è composto da polieterimide (PEI). Il corpo in PEI è adatto per un'ampia varietà di applicazioni ed è ottimo per misurazioni sul campo. La protezione intorno alla punta sferica in vetro minimizza i danni dovuti ad urti o cadute accidentali dell'elettrodo. La plastica PEI è un tipo di materiale di qualità e resistente a molte sostanze chimiche aggressive.

Giunzione di riferimento doppia

In un elettrodo a doppia giunzione una cella interna circonda il filamento di riferimento Ag/AgCl. Nella soluzione elettrolitica della cella interna sono presenti ioni argento, mentre nell'elettrolita esterno a questa cella no. La doppia giunzione assicura che non ci sia perdita di argento nel campione in analisi. Inoltre permette di effettuare misurazioni in applicazioni in cui questi ioni sono indesiderati o in cui si potrebbero formare precipitati sulla giunzione, provocando eventuali occlusioni.

 Connettore BNC

HI1332B è dotato di connettore BNC. Questo tipo di connettore è universale in quanto è compatibile con qualsiasi pHmetro con ingresso BNC per la sonda. Altri tipi di connettore sono: DIN, a vite, Tipo T e mini-jack da 3.5 mm. Questi in genere sono utilizzati per un tipo particolare di strumento e non sono intercambiabili.

Gli elettrodi convenzionali normalmente hanno una giunzione singola. Come si può vedere nella figura sopra, questi elettrodi hanno un'unica giunzione tra il filamento di riferimento interno e la soluzione esterna. In condizioni avverse, come pressione alta, temperatura elevata, soluzioni molto acide o alcaline, il flusso della soluzione elettrolitica attraverso la giunzione è spesso invertito, determinando l'ingresso della soluzione campione nella cella di riferimento. Se questo non viene controllato, l'elettrodo di riferimento si può contaminare causando misure errate. Un altro problema con gli elettrodi a giunzione singola è l'intasamento della giunzione dovuto alla precipitazione di AgCl.Si possono formare facilmente precipitati di argento in campioni che contengono soluzione tampone Tris o metalli pesanti. Quando la soluzione elettrolitica entra in contatto con il campione, un po' di AgCl precipiterà nella parte esterna della giunzione, determinando letture errate da parte del sensore.

Nel sistema Hanna a doppia giunzione soltanto una delle due giunzioni è a contatto con il campione, come mostrato nella figura. Dato che il sistema dell'elettrodo di riferimento è separato fisicamente dall'area elettrolitica intermedia, la contaminazione dell'elettrodo è minimizzata. Inoltre la probabilità di intasamento con un elettrodo a doppia giunzione è ridotta perchè la soluzione elettrolitica di riempimento presente nella cella di riferimento esterna è priva di argento, pertanto non si formano precipitati che possono ostruire la giunzione.
