Kit di montaggio a pannello per HI510 e HI520 - HI510-01

I controller da processo HI510 e HI520 possono essere montati in pannelli personalizzati, realizzati da system integrator e progettisti. Il kit HI510-01 consente un montaggio sicuro e a tenuta stagna del controller all’interno del pannello. Tutti i collegamenti elettrici vengono effettuati all’interno del pannello, direttamente al misuratore. Il controller è dotato di uno sportello frontale incernierato che facilita l’accesso ai morsetti estraibili per una connessione rapida e ordinata dei cavi.

Monataggio

Montaggio del Supporto

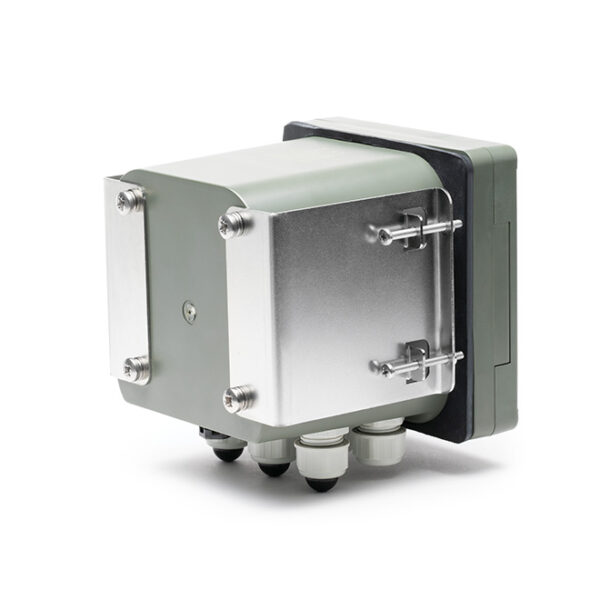

I supporti sono mostrati attaccati ai controller da processo HI510 o HI520 (venduti separatamente).
Quattro viti con rondelle vengono utilizzate per fissare i supporti al misuratore.
Ulteriori quattro viti vengono utilizzate per fissare il controller nell’apertura standard per dispositivi ½ DIN.

Montaggio a Pannello
In figura è mostrato un controller da processo HI510 o HI520 (venduti separatamente) montato in un pannello.
Una guarnizione in gomma viene posizionata tra il controller e il pannello per garantire una perfetta tenuta impermeabile.
