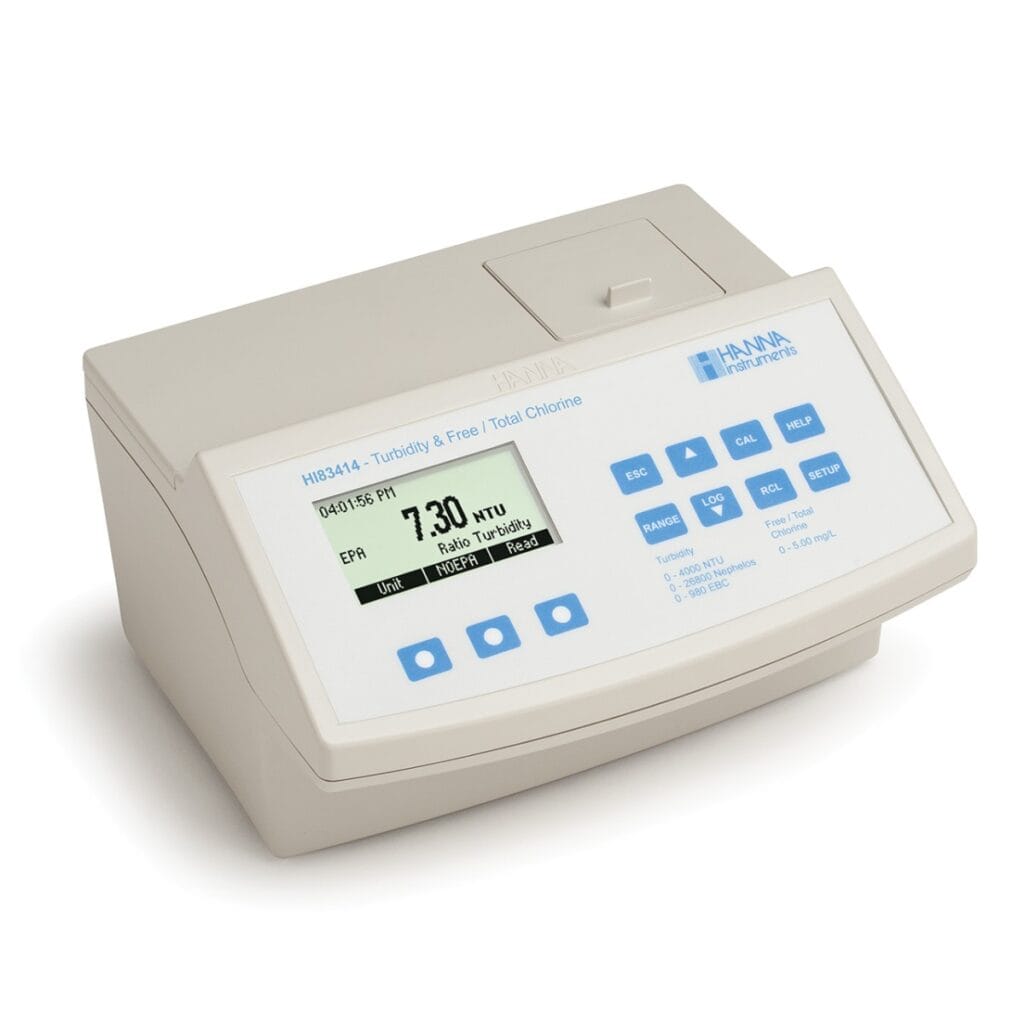

Strumento da banco per misure di torbidità e cloro EPA - HI83414

Panoramica del Misuratore da Banco HI83414

Quattro modalità di misura

HI83414 dispone di 4 opzioni per la misura della torbidità:

• metodo raziometrico,
• metodo non raziometrico,
• cloro libero
• cloro totale.

La torbidità può essere misurata nella scala da 0.00 a 4000 NTU (Nephelometric Turbidity Units) utilizzando il metodo raziometrico o nella scala da 0.00 a 40.0 NTU con il metodo non raziometrico. La scala di misura del cloro libero o totale è compresa tra 0.00 e 5.00 mg/l (ppm).

Misure di torbidità con diverse unità di misura

Le misure di torbidità possono essere visualizzate con diverse unità di misura:

• NTU (Nephelometric Turbidity Units),
• EBC (European Brewing Convention),
• Nephelos.

Conformità EPA

HI83414 soddisfa e supera i requisiti di USEPA e Standard Methods sia per le misure di torbidità che per quelle di cloro. Quando lo strumento è in modalità EPA tutte le letture di torbidità vengono arrotondate in accordo con il formato richiesto.

Calibrazione

La calibrazione può essere eseguita su due, tre, quattro o cinque punti utilizzando gli standard in dotazione (<0,1, 15, 100, 750 e 2000 NTU).

I punti di calibrazione possono essere modificati nel caso si utilizzino standard definiti dall'utente. Per il cloro libero e totale, può essere utilizzato, per la calibrazione, lo standard CAL Check ™  a 1.00 mg/l (ppm).

Standard di torbidità AMCO AEPA-1

Gli standard AMCO AEPA-1 forniti sono riconosciuti come standard primari dall'USEPA. Questi standard, non tossici, sono costituiti di sfere in polimero di stirene divinilbenzene della stessa dimensione e densità. Gli standard sono stabili, riutilizzabili e di lunga durata.

CAL Check™

Con la funzione CAL Check™ l'affidabilità delle misure colorimetriche può essere validata in qualsiasi momento utilizzando gli standard Hanna pronti all'uso, preparati secondo riferimenti NIST.

Con gli stessi standard è anche possibile eseguire una calibrazione su un punto. Tutti gli standard sono forniti con un certificato di analisi (COA) per la tracciabilità.

Dati GLP

HI83414 è dotato di funzioni GLP (Good Laboratory Practice) complete che permettono di tenere traccia delle condizioni di calibrazione (punti di calibrazione, data e ora dell'ultima calibrazione).

Memorizzazione dati

è possibile memorizzare nella memoria interna fino a 200 misure e richiamarle in qualsiasi momento.

Trasferimento dati

Per ulteriori opzioni di archiviazione o analisi dati possono essere trasferiti su PC Windows compatibile mediante cavo USB e software HI92000.

Modalità Tutorial

La modalità tutorial fornisce informazioni aggiuntive per aiutare l’utente durante la procedura di misurazione. Per procedere con l'operazione, se questa modalità è abilitata, vengono visualizzate le informazioni con un pulsante di conferma.

Guida sensibile al contesto

La guida contestuale è sempre disponibile tramite un pulsante di aiuto dedicato. Sono disponibili sullo schermo messaggi e istruzioni chiari per guidare rapidamente e facilmente gli utenti attraverso l'installazione e la calibrazione. Le informazioni di aiuto visualizzate sono relative alle impostazioni/opzioni visualizzate.

Display LCD grafico retroilluminato

Un display grafico LCD fornisce un'interfaccia intuitiva e di facile comprensione. Tutti i messaggi vengono visualizzati con un testo chiaro e semplice.

Cos'è la torbidità?

La torbidità è uno dei parametri più importanti utilizzati per determinare la qualità dell’acqua potabile. Un tempo era considerata quasi esclusivamente una qualità estetica dell’acqua potabile, mentre oggi sappiamo, grazie a varie importanti ricerche, che il controllo della torbidità è una salvaguardia contro gli agenti patogeni.

Nelle analisi di acqua naturale, la torbidità serve per valutare la qualità generale delle acque ed è fondamentale in applicazioni che coinvolgono organismi acquatici.

Le misure di torbidità sono necessarie al termine dei processo di trattamento delle acque reflue, per verificare che i valori rientrino negli standard normativi.

La torbidità dell’acqua è una proprietà ottica che provoca assorbimento o dispersione di luce, piuttosto che la sua trasmissione.

La dispersione di luce che passa attraverso un liquido è principalmente causata da solidi in sospensione presenti. Più alta è la torbidità, maggiore è la quantità di luce diffusa. Anche un liquido molto puro diffonderà la luce in una certa misura, poiché nessuna soluzione avrà una torbidità uguale a zero.

Agli impianti di potabilizzazione che prelevano acque di superficie, l’EPA impone di monitorare e registrare la torbidità. I requisiti di misura nefelometrica e di reportistica, ai sensi del metodo EPA 180.1, sono:

• Scala applicabile da 0 a 40 NTU (nephelometric turbidity units Unità Nefelometriche di Torbidità).
• Sorgente di luce: lampada al tungsteno che funziona ad una temperatura di colore tra i 2200-3000°K.
• Distanza percorsa dalla luce incidente e luce diffusa all’interno del sistema ottico: totale non superiore a 10 cm.
• Rilevatore luminoso: centrato a 90° rispetto al percorso della luce incidente (non oltre ±30° rispetto ai 90°). Il rivelatore e i filtri (se utilizzati) devono avere una risposta di picco spettrale fra 400 nm e 600 nm.
• La sensibilità dello strumento deve permettere il rilevamento di una differenza di torbidità di 0.02 NTU o meno in acque con torbidità inferiore a 1 unità.
• Riportare i risultati come segue:

HI83414 è stato progettato per soddisfare e superare i criteri specificati nel metodo EPA 180.1 e Standard Methods for the Examination of Water and Wastewater 2130 B.

Principio di funzionamento

Il fascio di luce che passa attraverso il campione viene diffuso in tutte le direzioni. L'intensità ed il cammino della luce diffusa sono influenzati da molte variabili, come la lunghezza d'onda della luce incidente, forma e dimensioni delle particelle, indice
di rifrazione e colore. Il sistema ottico comprende una lampada a filamento di tungsteno, un rilevatore di luce diffusa a 90° ed un rilevatore di luce trasmessa a
180°.

Nella scala raziometrica di torbidità il microprocessore dello strumento calcola il valore in NTU dai segnali che raggiungono i due foto-rilevatori utilizzando un appropriato algoritmo. Questo algoritmo corregge e compensa le interferenze dovute al colore. Inoltre il sistema ottico e la tecnica di misura compensano le fluttuazioni della lampada, riducendo la necessità di frequenti calibrazioni.

Nella scala di torbidità non raziometrica, il valore in NTU viene calcolato solo dal segnale del foto-rilevatore della luce diffusa a 90°. Questo metodo fornisce un'elevata linearità delle misure in scala bassa, ma è più sensibile alle fluttuazioni di intensità della lampada. Il limite inferiore di misura di un turbidimetro è determinato dalla luce dispersa (stray light), ovvero la luce rilevata dai sensori che non deriva dalla diffusione da parte di particelle in sospensione. Il sistema ottico di HI 83414 è stato progettato per avere un livello molto basso di "stray light" e quindi fornire risultati accurati anche per campioni a bassa torbidità.
